Abgassystem CAS für an Kaskade angeschlossene Geräte für den Innenbereich

CAS-Kaskadensystem

Features

Parameter
KlassifizierungEinwandig: T120 H1/P1 W2 O20 LI E U
Konzentrisch: T120 H1/P1 W2 O00 LI E U0
EinsatzKondensations- und Niedertemperaturkessel
Betriebstemperaturbis zu 120°C
MaterialVariante 1: PPH
Variante 2: PPH/​​Edelstahl weiss pulverbeschichtet
DurchmesserVariante 1: Ø80 – 315 mm
Variante 2: Ø110/160 – 200/300 mm
Beschreibung
Merkmale und Vorteile
Dieses System dient zur Abführung von Rauchgasen aus Kondensations- und Niedertemperaturkesseln mit maximaler Rauchgastemperatur am Heizkessel von 120°C. Es ist in erster Linie für Überdruckbetrieb bestimmt, kann aber auch für Unterdruckbetrieb verwendet werden. Es kann auch für Schornsteine mit natürlichem Abzug verwendet werden. Das System ist nicht für Abgasleitungen bestimmt, bei denen Asche verbrennen kann, es ist nicht Russbrand beständig. Es ist bestimmt für Abgasleitungen, die im Nassbetrieb genutzt werden, und kann nur für Heizsysteme eingesetzt werden, in denen gasförmige Brennstoffe, wie Erdgas (L, H) und Flüssigbrennstoffe (LTO mit Schwefelanteil ≤0,2%, Kerosin) verbrannt werden.

Komponenten

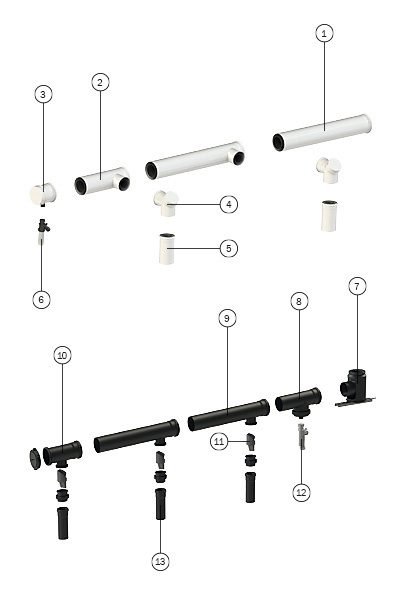

Systemaufbau
CAS-Kaskadensystem

1.LIL-Rohr mit Muffe
2.LIL-Kaskadenrohr 87°
3.LIL-Kaskaden-Endstück mit Kondensatablauf
4.LIL-Revisionsbogen 87°
5LIL-Rohr mit Muffe
6Siphon (für Überdruck M1)
7STARR-Stütztulpe mit Auflage+Bogen
8STARR-Revisions‑T mit Ablauf
9STARR-Kaskadenrohr 87° mit Abgasklappe
10STARR-Endstück f. Kaskade mit Abgasklappe
11Abgasklappe
12Siphon (für Überdruck M1)
13STARR-Rohr mit Muffe
