Konzentrisches Luft/Abgas-System für den Aussenbereich

Konzentrisches System LAB / LAL / LAM / LAC

Features

Parameter
KlassifizierungT120 H1/P1 W2 O00 LE E U0
EinsatzKondensations- und Niedertemperaturkessel
Betriebstemperaturbis zu 120°C
Brennstoffeflüssige und gasförmige Brennstoffe
MaterialLAB: PPH/​Edelstahl hochglanzpoliert
LAL: PPH/​Edelstahl weiss pulverbeschichtet
LAM: PPH/​Edelstahl matt
LAC: PPH/​Edelstahl kupferbeschichtet
DurchmesserØ60/100 — 200/300 mm
Beschreibung
Merkmale und Vorteile
Dieses System dient zur Abführung von Rauchgasen aus Kondensations- und Niedertemperaturkesseln mit maximaler Rauchgastemperatur am Heizkessel von 120°C. Es ist in erster Linie für Überdruckbetrieb bestimmt, kann aber auch für Unterdruckbetrieb verwendet werden. Es kann auch für Schornsteine mit natürlichem Abzug verwendet werden. Das System ist nicht für Abgasleitungen bestimmt bei denen Asche verbrennen kann, es ist nicht Russbrand beständig. Es ist bestimmt für Abgasleitungen, die im Nassbetrieb genutzt werden, und kann nur für Heizsysteme eingesetzt werden, in denen gasförmige Brennstoffe, wie Erdgas (L, H) und Flüssigbrennstoffe (LTO mit Schwefelanteil ≤0,2%, Kerosin) verbrannt werden.

Komponenten

Systemaufbau

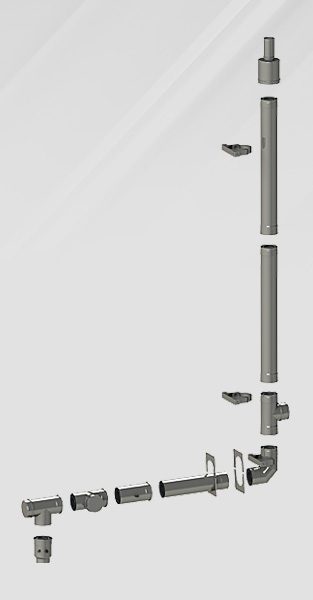

Konzentrisches System LAB / LAL / LAM / LAC

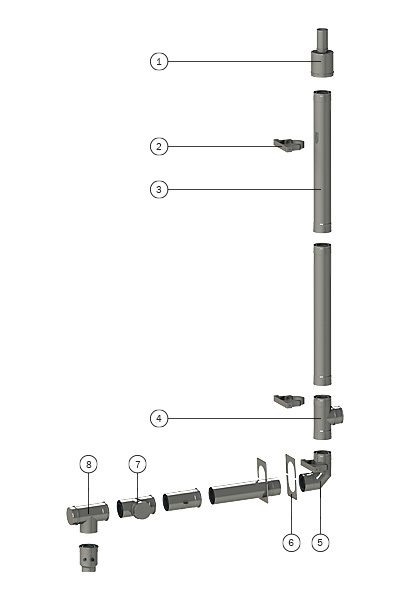

1.LAB-Mündungsabschluss mit Zuluft(komplett)
2.LAB-Wandhalterung (verstärkt)
3.LAB-Rohr mit Muffe
4.LAB-Revisions‑T
5LAB-Wandkonsole komplett mit Bogen 87°
6LAB-Abdeckblende 2‑teilig
7LAB-Revisions-T
8Umlenk‑T mit Rev.-Deckel
