Luft-Abgassystem für Mehrfachbelegung Variante 1 und 2 für den Innenbereich — Variante 3 für den Aussenbereich

LAS

Features

Parameter
KlassifizierungEinwandig: T120 H1/P1 W2 O20 LI E U
Konzentrisch: T120 H1/P1 W2 O00 LI E U0
EinsatzKondensations- und Niedertemperaturkessel
Betriebstemperaturbis zu 120°C
Brennstoffeflüssige und gasförmige Brennstoffe
MaterialVariante 1: PPH
Variante 2: PPH/​​Edelstahl weiss pulverbeschichtet
Variante 3: PPH/​​Edelstahl hochglanzpoliert
DurchmesserVariante 1: Ø60 – 315 mm
Variante 2: Ø80/125 – 200/300 mm
Variante 3: Ø110/160 – 200/300 mm
Beschreibung
Merkmale und Vorteile
Dieses System dient zur Abführung von Rauchgasen aus Kondensations- und Niedertemperaturkesseln mit maximaler Rauchgastemperatur am Heizkessel von 120°C. Es ist in erster Linie für Überdruckbetrieb bestimmt, kann aber auch für Unterdruckbetrieb verwendet werden. Es kann auch für Schornsteine mit natürlichem Abzug verwendet werden. Das System ist nicht für Abgasleitungen bestimmt bei denen Asche verbrennen kann, es ist nicht Russbrand beständig. Es ist bestimmt für Abgasleitungen, die im Nassbetrieb genutzt werden, und kann nur für Heizsysteme eingesetzt werden, in denen gasförmige Brennstoffe, wie Erdgas (L, H) und Flüssigbrennstoffe (LTO mit Schwefelanteil ≤0,2%, Kerosin) verbrannt werden.

Komponenten

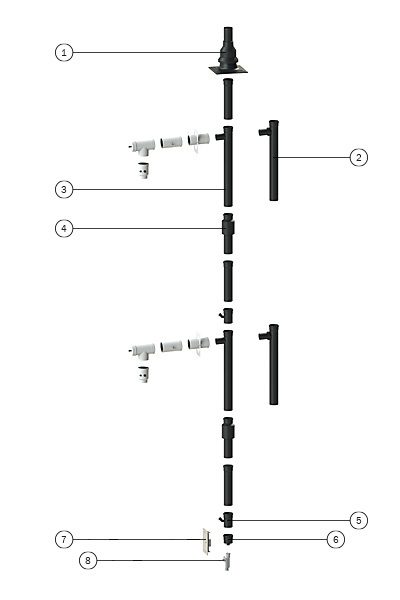

Systemaufbau
LAS

1.Kaminabschluss STARR aus Kunststoff (komplett)
2.STARR-Kaskadenrohr 87°
3.STARR-Kaskadenrohr 87° mit Abgasklappe
4.STARR-Dilatationsstück
5STARR-Kondensatfalle mit Anschl. 45°
6STARR-Muffe mit Ablauf
7Revisionstüre
8Siphon (für Überdruck M1)
